Самонесущий изолированный провод (СИП): технические характеристики, применение, обзор

Опубликовано: 08 февраля 2018
1249 раз

СИП - самонесущие изолированные провода, которые используются для строительства воздушных линий электропередач. Хотя по ГОСТ они обозначаются как провода, но относятся скорее к кабельной продукции. Главная их особенность - наличие изоляции. Эта характеристика гарантирует электробезопасность, уменьшает случаи воровства линий электропередач, избавляет от замыкания в плохую погоду. Также изолированный провод СИП сегодня применяют во время прокладки новых магистральных воздушных линий, ввода в здание, монтажа уличного освещения. Используют их и для прокладки в пожароопасных зонах. Для этого кабель покрывают специальной защитой от пожара.

Разновидности СИП

Производители выпускают кабель двух видов:

  • защищенный - состоит из одной алюминиевой жилы, покрытой оболочкой;
  • изолированный - несколько жил и несущий провод, который используется для закрепления.

Также провод различается по сечению жил. К примеру, в продаже сегодня есть провода сечением 4×25, 2×16, 4×16 и т.д. Первая цифра указывает на количество токоведущих жил, а вторая на их сечение. Самыми востребованными является провода с сечением 4×16 и 2×16.

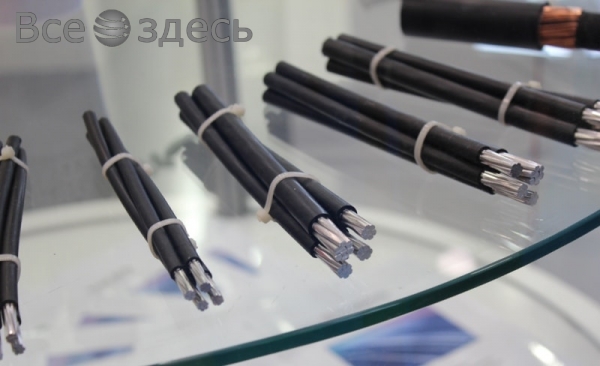

Самонесущий изолированный провод (СИП): технические характеристики, применение, обзор - фото1

Самонесущие изолированные провода могут иметь такую маркировку:

  • СИП-1, СИП-1А - кабель состоит из 3-х покрытых полиэтиленом жил и четвертой нулевой жилы. Она может быть покрыта изоляцией (обозначается буквой А) или голая. Рабочая температура проводов достигает +70˚С;
  • СИП-2, СИП-2А - отличаются от предыдущего вида наличием изолирующего покрытия из сшитого полиэтилена. Рабочая температура достигает +90˚С. Используются провода для подключения потребителей к электричеству в холодных регионах;
  • СИП-3 - одножилый кабель, состоит из стальной центральной жилы, которую обвивают несколько алюминиевых проволок. Изготавливают провод из сплавов нескольких металлов, а не из чистого алюминия. Благодаря этому он устойчив к коррозии, прочный и имеет высокие показатели токопроводности. Для изоляции применяется сшитый полиэтилен. Используется кабель для монтажа воздушных линий с напряжением 20 тыс. Вольт;
  • СИП-4, СИП-4Н - парный кабель, в котором отсутствует несущая жила. Если кабель маркируется дополнительно буквой Н, то значит для производства использовался алюминиевый сплав. Если буква отсутствует - провода изготовлены из чистого алюминия. В качестве изоляции жил используется термопластичный ПВХ. Изделия устойчивы к УФ-лучам;
  • СИП-5, СИП-5Н - имеют схожесть с проводами СИП-4, но в качестве изоляции применяется сшитый полиэтилен.

Самонесущий изолированный провод (СИП): технические характеристики, применение, обзор - фото2

Технические характеристики

Срок службы кабеля составляет более 45 лет. Монтаж СИП допускается даже при низких температурах, но не ниже -20˚С. Причем температура эксплуатации может достигать +50˚С и -60˚С. Токопроводящие жилы выдерживают нагрев в +90˚С при нормальном режиме эксплуатации. При коротком замыкании допустимый нагрев +250˚С. Согласно ГОСТу, изоляция фазных жил имеет цветовую маркировку, отображаемую напечатанными цифрами или продольными линиями, которые наносятся методом прессовки. На фазные жили могут быть нанесены цветные полосы, нулевая жила не имеет обозначений. Если в кабеле есть дополнительные жилы, которые используются для освещения, то они маркируются "В1", "В2".

Самонесущий изолированный провод (СИП): технические характеристики, применение, обзор - фото3

Для монтажа СИП используется специальная монтажная арматура. Она позволяет соединять между собой жилы. Это могут быть прокалывающие зажимы, крюки, анкерные крепежи. При проводе воздушных линий к зданиям и для регулировки стрел используются натяжители, ограничители и разные хомуты. Вся арматура устойчива к коррозии, не боится УФ-лучей, прочная, легко монтируется, обеспечивает герметичное и надежное соединение.
